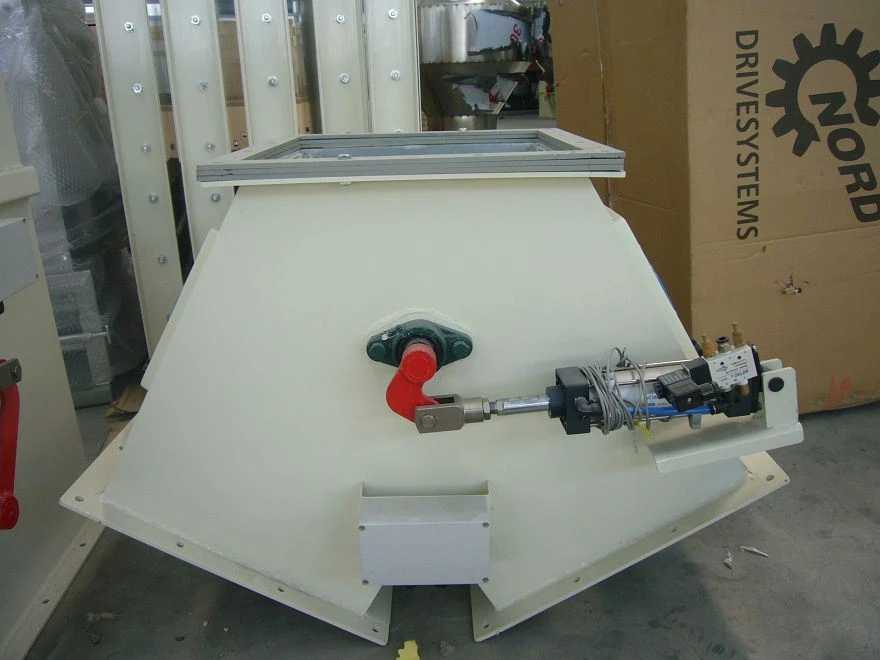

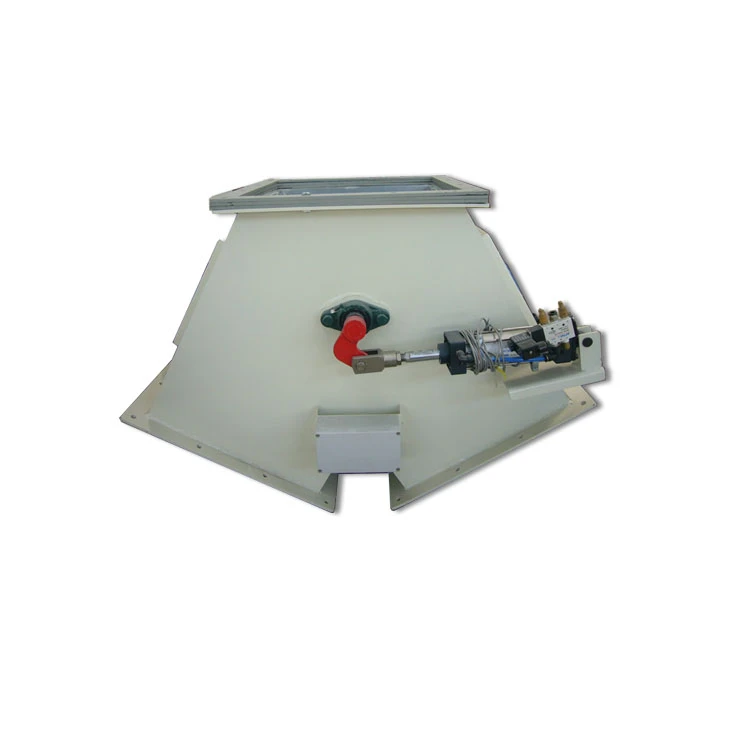

TBDD-serie elektrische vierkante omleider:
Eenvoudige en compacte structuur, gemakkelijke installatie;
Veilig en betrouwbaar lopen, weinig onderhoud
30 graden en 45 graden tuiten zijn beschikbaar
Uitloopoppervlak varieerde van 100100 500500 cm2
Veiligheidstekens en beschrijving
De volgende veiligheidsmarkeringen zijn op de behuizing gelabeld om klanten eraan te herinneren dat ze de veiligheid van personeel en machine tijdens het gebruik moeten garanderen, en alle bedieningsregels moeten strikt worden nageleefd.
Safety mark "Beware of injury from the machine" at inlet and outlet reminds that DO NOT start up the machine for commissioning and operation before the equipment is completely linked with the system.
Technische parameter
Item | Pneumatisch cilindermodel | Werkdruk | Magnetische schakelaar | theoretische stuwkracht | theoretische spanning | Capacity |
TBDQ2020/45 graden | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ2020/30 graden | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 30 |
TBDQ2525/45 graden | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ2525/30 graden | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 50 |
TBDQ3030/45 graden | DNCB-50-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ3030/30 graden | DNCB-50-200-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1178 | 990 | 100 |
TBDQ4040/45 graden | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 300 |
TBDQ5050/45 graden | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 500 |
TBDQ6060/45 graden | DNCB-63-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 1870 | 1682 | 700 |
TBDQ8080/45 graden | DNCB-80-250-PPV-A | 0.6-12 | SM1-8-K2.5-E | 3016 | 2721 | 1000 |
Opmerking:bovenstaande theoretische stuwkracht en theoretische spanning zijn berekend op een atmosferische druk van 6 bar.
